URZĄDZENIA DO ŁĄCZNOŚCI RATOWNICZEJ
UŁR-10
UŁR-10 jest przenośnym urządzeniem łączności ratowniczej służącym do szybkiego zorganizowania łączności przewodowej pomiędzy Kierownikiem Akcji Ratowniczej znajdującym się na powierzchni, bazą ratowniczą znajdującą się w pobliżu miejsca prowadzenia akcji oraz zastępami ratowników biorącymi udział w akcji.

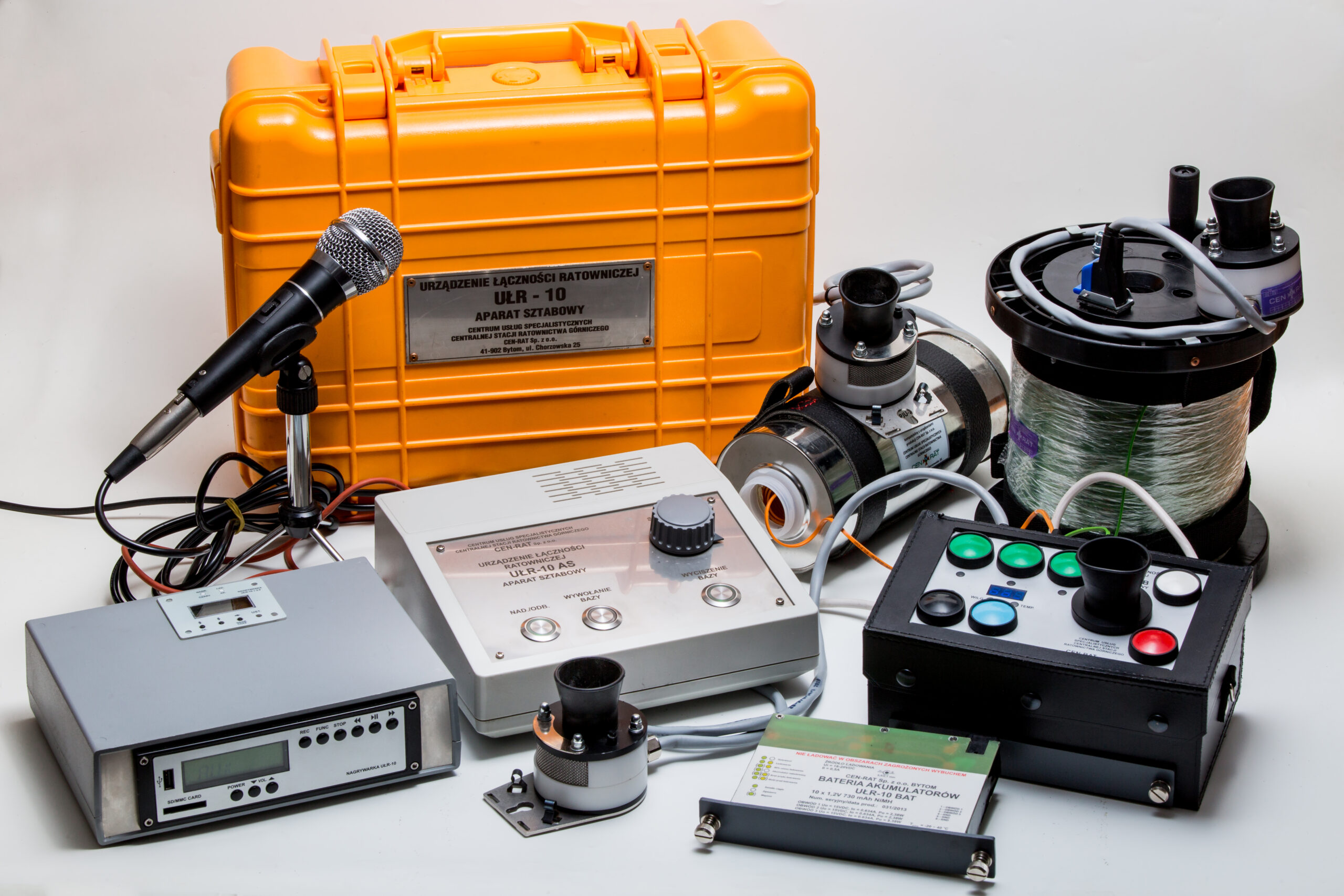

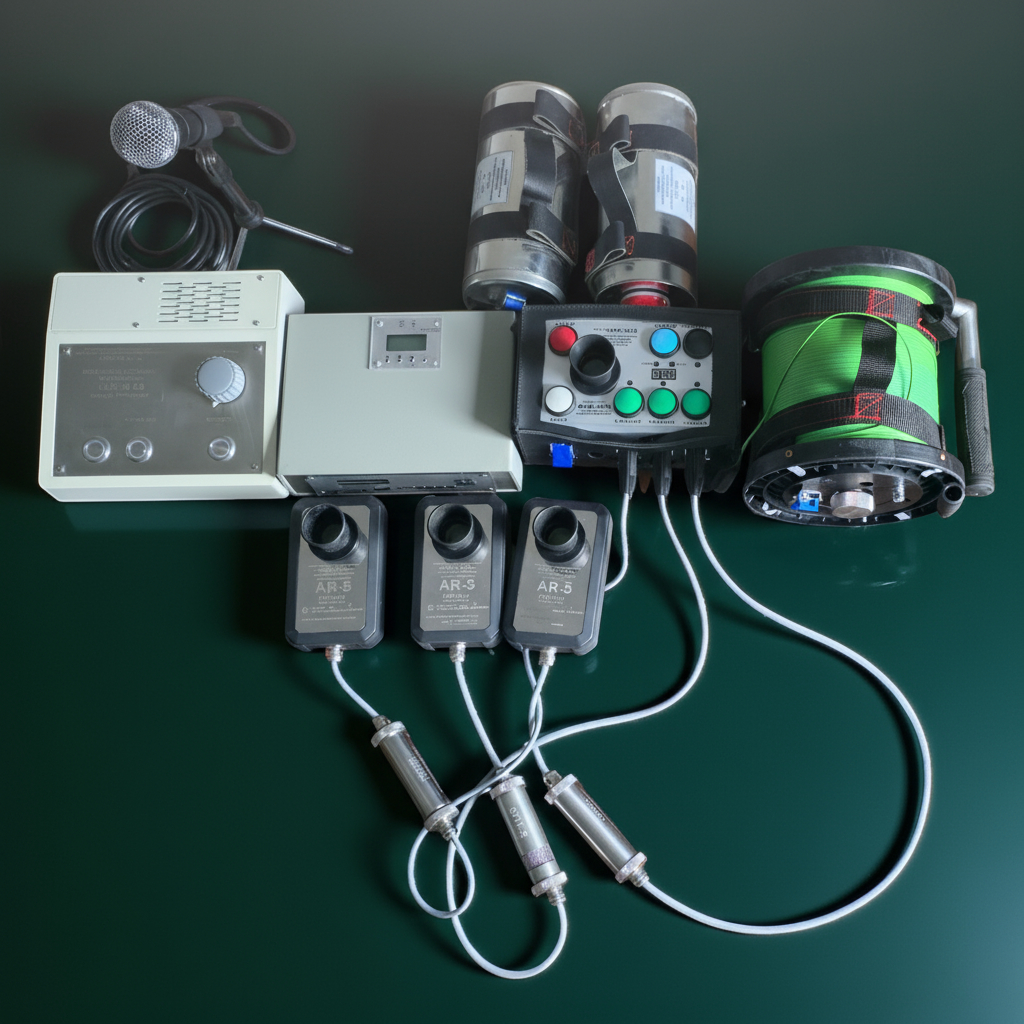

Skład zestawu urządzenia UŁR-10
– aparat sztabowy 1 szt.,

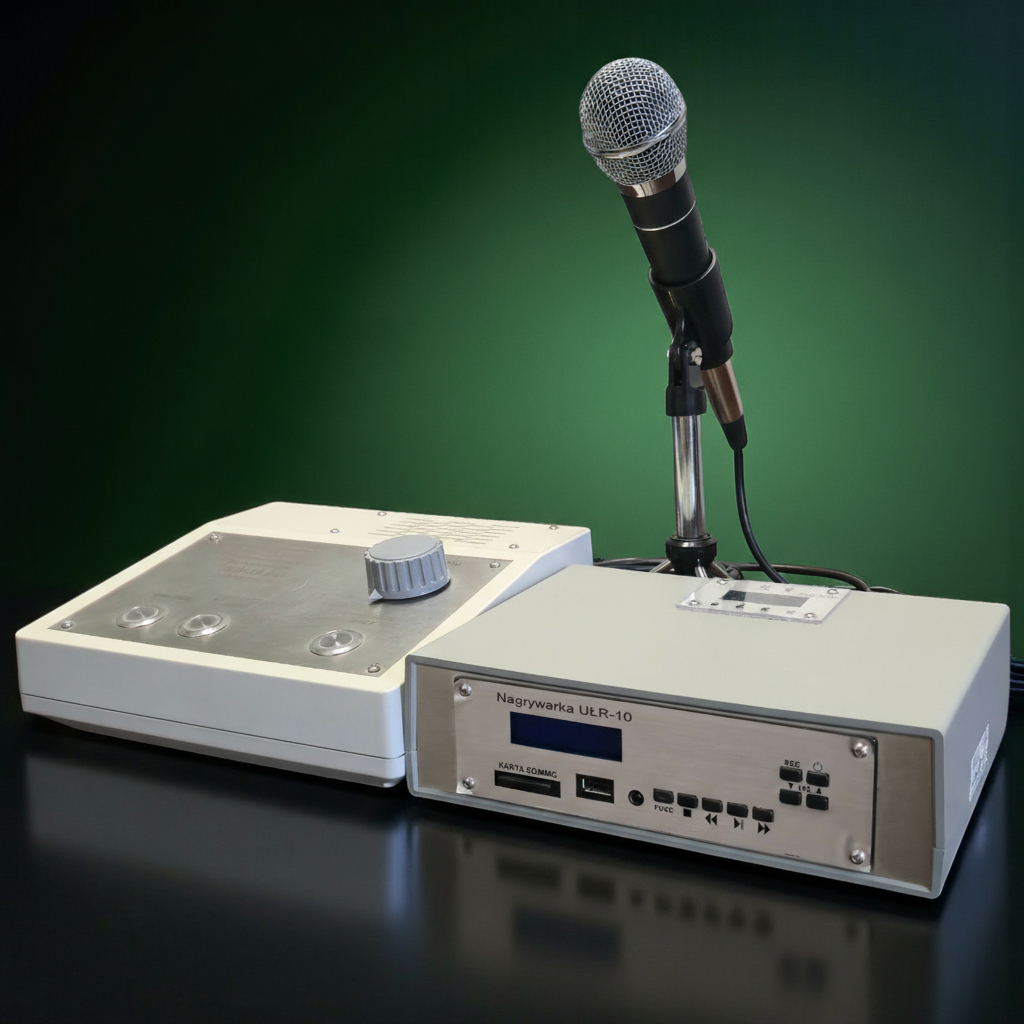

– nagrywarka rozmów 1 szt.,
– aparat bazowy 1 szt.,
– aparaty ratownika 3 szt.,
– iskrobezpieczne źródło zasilania 2 szt.,
– ładownica 1szt.,
– pokrowiec skórzany 1szt.,
– waliza transportowa 1 szt.
UŁR-10 jest urządzeniem przeznaczonym do:
– dwustronnego porozumiewania się pomiędzy bazą ratowniczą a Kierownikiem Akcji Ratowniczej
– dwustronnego porozumiewania się pomiędzy trzema zastępami ratowników a bazą Ratowniczą (możliwość podłączenia trzech aparatów ratownika AR)
– pomiaru temperatury i wilgotności w miejscu pracy zastępów ratowniczych (odczyt w aparacie bazowym),
– stały nasłuch w aparacie sztabowym wszystkich rozmów prowadzonych pomiędzy bazą ratowniczą a zastępami,
– nagrywanie wszystkich prowadzonych rozmów,
– długość linii 2500 m.

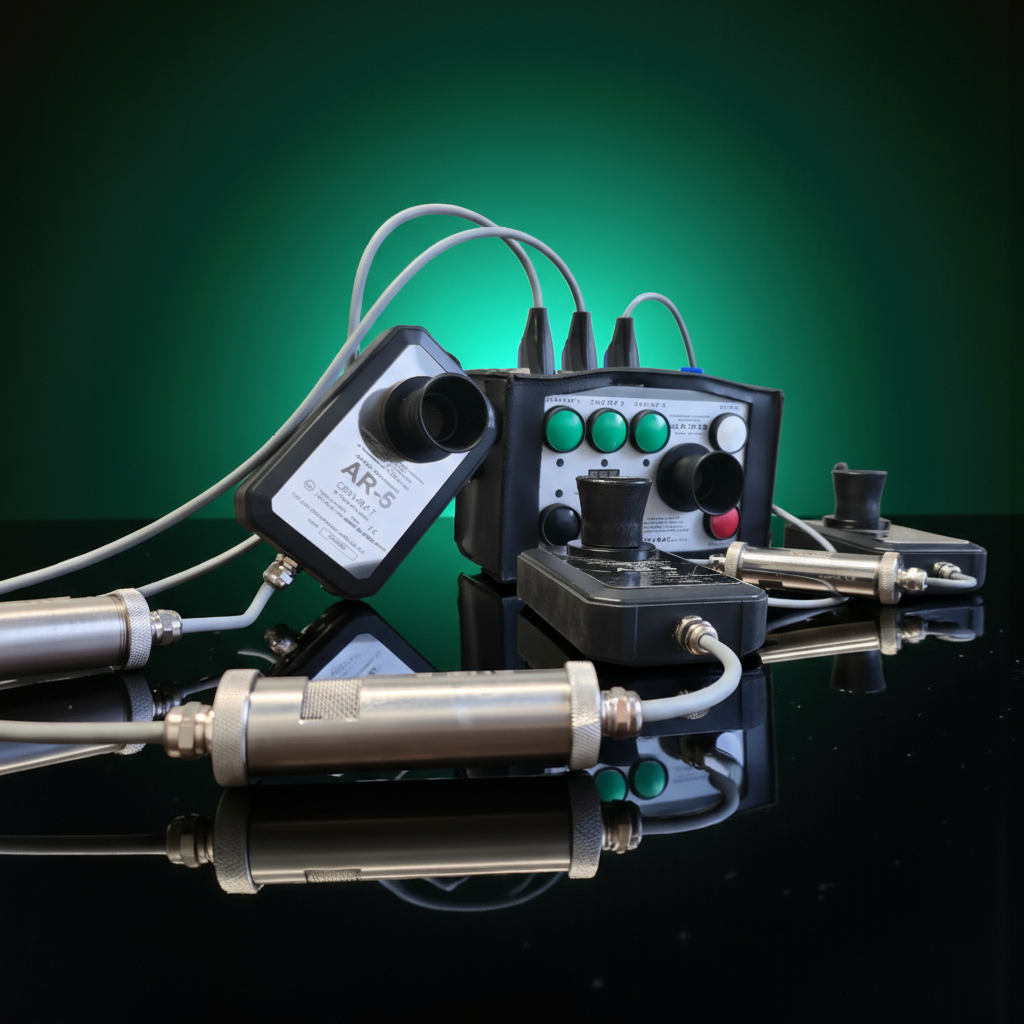

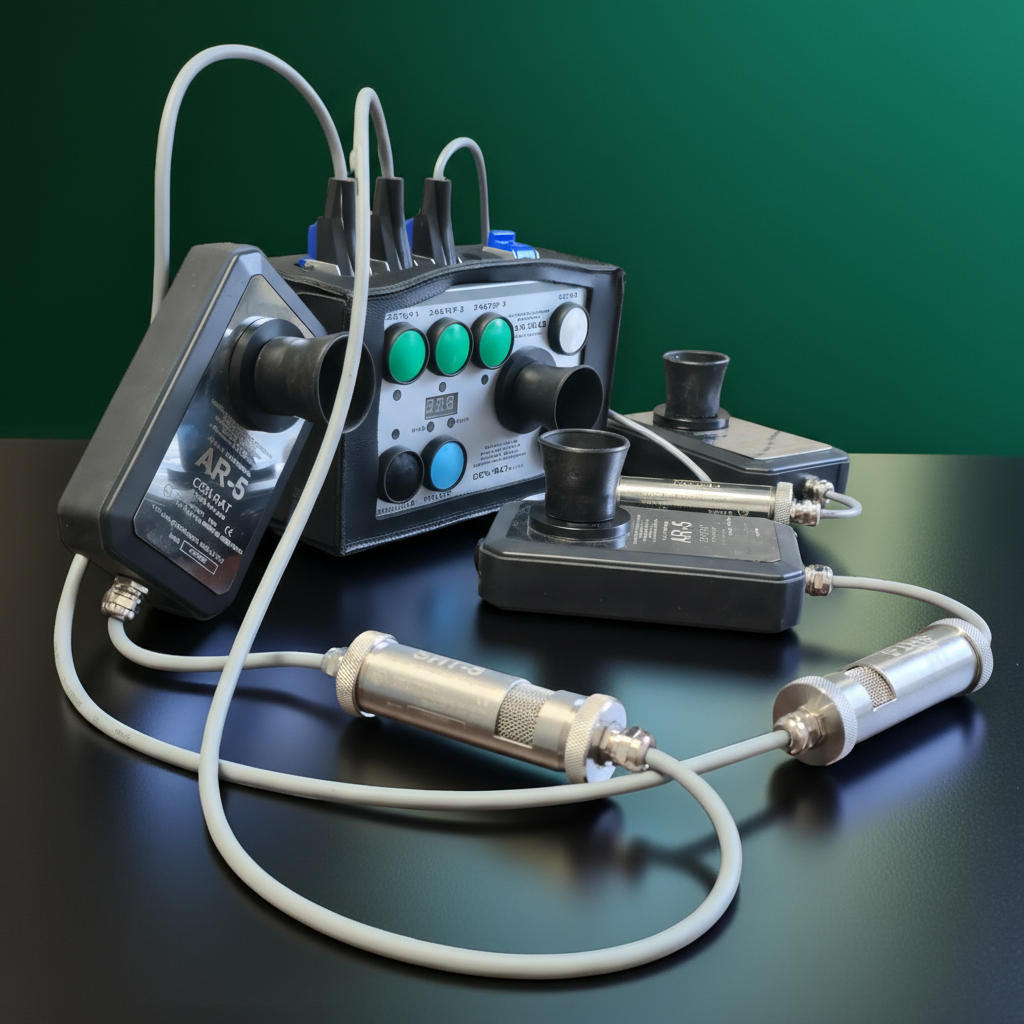

Opis aparatu bazowego:
1 – przycisk wywołania zastępu 1,2,3
2 – gniazda podłączenia linii 1,2,3
3 – gniazdo podłączenia linii do Kierownika Akcji
4 i 6 – przycisk wywołania Kierownika Akcji
6 i 1 – przycisk wywołania zastępu linia 1,2,3
7 i 1 – przycisk pomiaru temperatury i wilgotności 1,2,3
8 – przycisk załącz/wyłącz
9 – gniazdo uziemienie
Aparat bazowy może być podłączony z trzema aparatami ratownika przewodem płaskim 2×0,22 mm2 typu TLY np. rozwijanym z bębna wielokrotnego użycia BWU-1/07 lub z pojemnika jednorazowego użycia PJU-250.
Istnieje możliwość wpięcia się w dowolnym miejscu linii ratowniczej za pomocą wpinaka WLT-10, utrzymując ciągłą łączność pomiędzy bazą ratowniczą a zastępem ratowników. Maksymalna długość linii wynosi 2500 m.
UŁR – 10 posiada
– certyfikaty badania typu WE Nr OBAC 11 ATEX 493X,
– cechę budowy przeciwwybuchowej I M1 Exia 1 Ma
– stopień ochrony IP54 Nr OBAC 11 ATEX 494X
– cechę budowy przeciwwybuchowej 1(M1)[Exia Ma]1

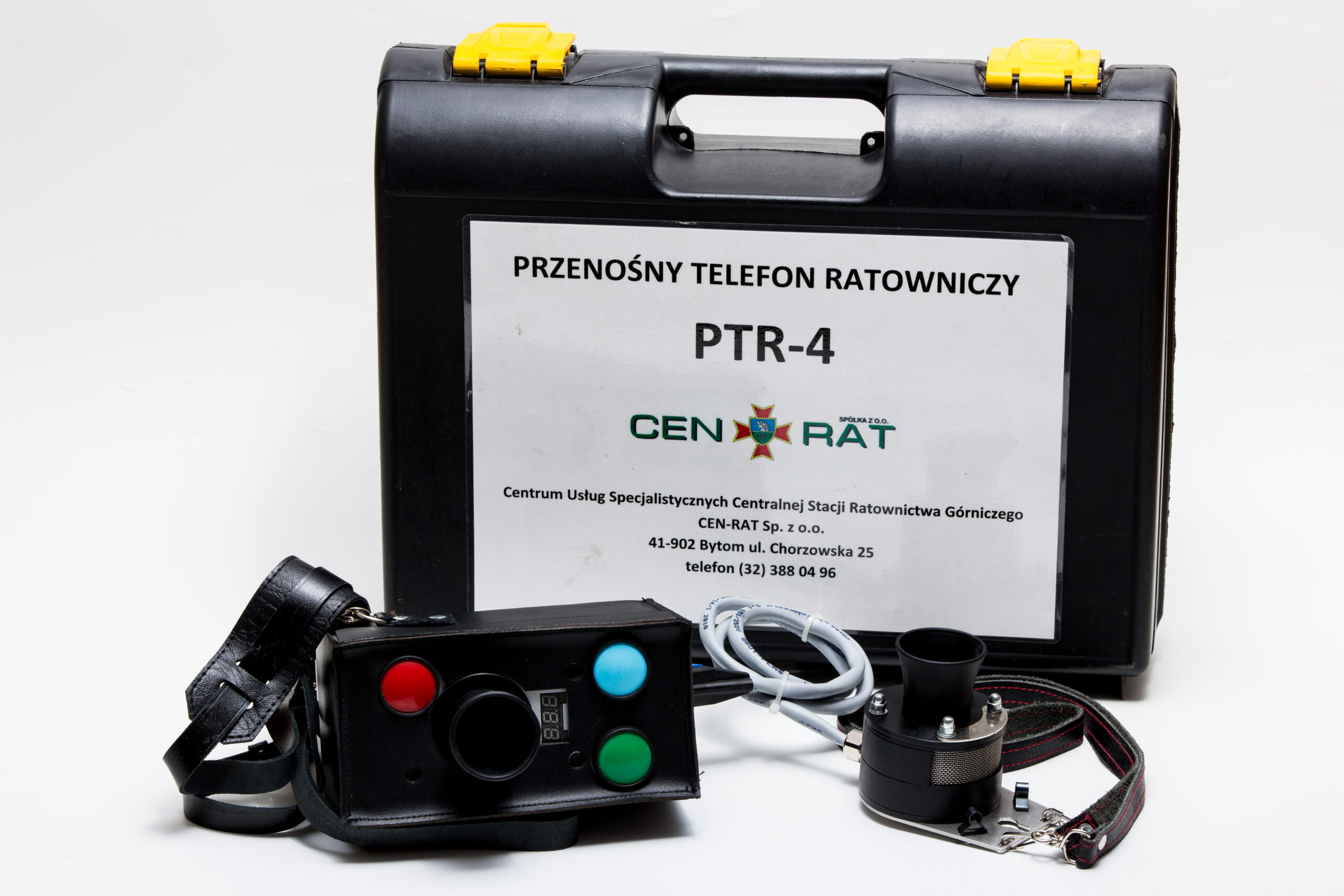

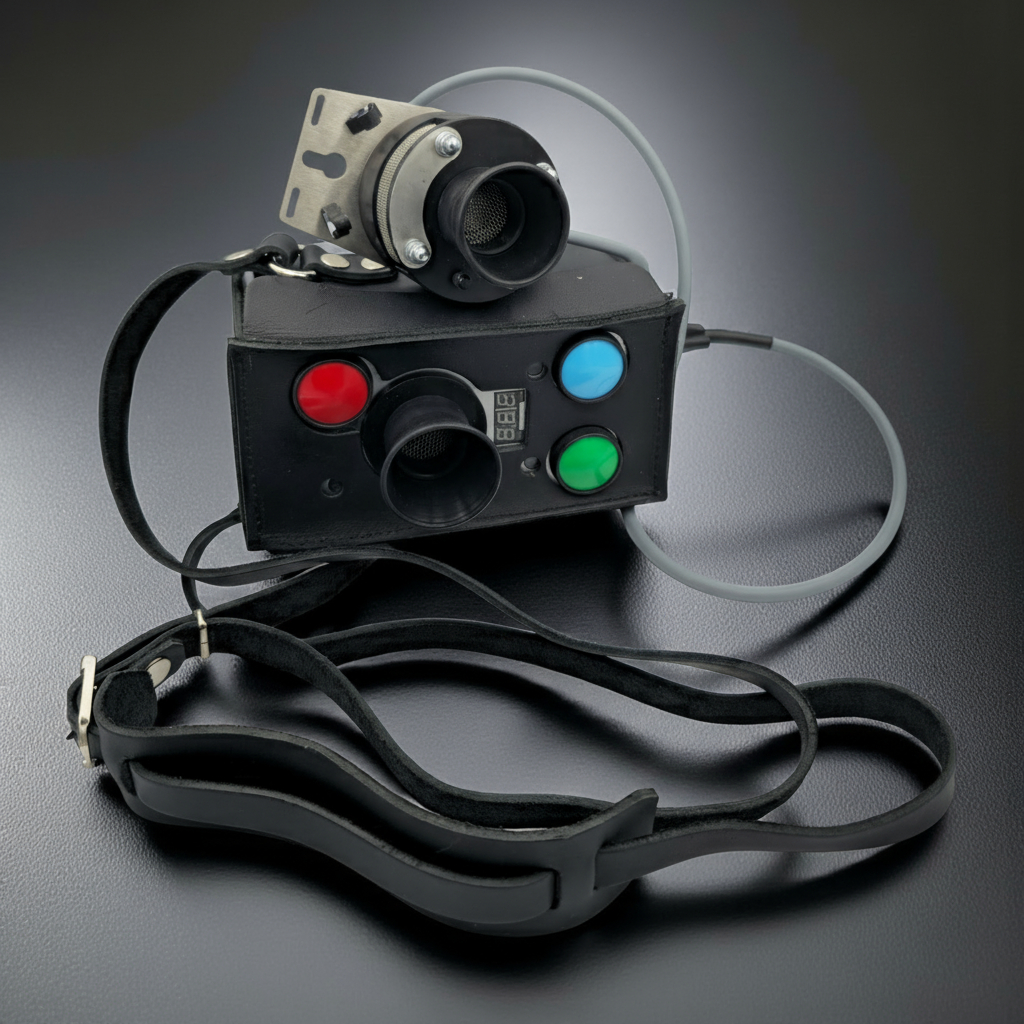

PRZENOŚNY TELEFON RATOWNICZY PTR-4
PTR-4 służy do szybkiego zorganizowania łączności przewodowej pomiędzy bazą ratowniczą a zastępem ratowników biorących udział w akcji ratowniczej z możliwością pomiaru temperatury i wilgotności.
Funkcje telefonu:
– sygnał wywołania z bazy przekazywany do aparatu ratownika,
– układ kontroli stanu linii telefonicznej (sygnalizacja zwarcia lub przerwy),
– wskaźnik naładowania akumulatora,
– układ ładowania zapewniający pełne i szybkie ładowanie akumulatora,
– pomiar temperatury i wilgotności,
Telefon posiada:
– certyfikaty badania typu WE Nr OBAC 10 ATEX 103X,
– cechę budowy przeciwwybuchowej I M1 Exia 1 Ma
– stopień ochrony IP65
Dane techniczne:
– długość linii do 2500 m
– zasilanie blok akumulatorów NiMH 10×1,2 V/730 mAH
– pobór prądu 35 mA-50 mA
– czas pracy minimum 16 godzin
– czas ładowania max. 4,5 godz.
– ładowanie zasilaczem 18-20 V/500 mA
– pomiar temperatury 0-800C
– dokładność pomiaru + – 20C
– pomiar wilgotności 10% – 95%
– dokładność pomiaru + – 10%
– wymiary 80x160x85 mm
– waga 1,2 kg

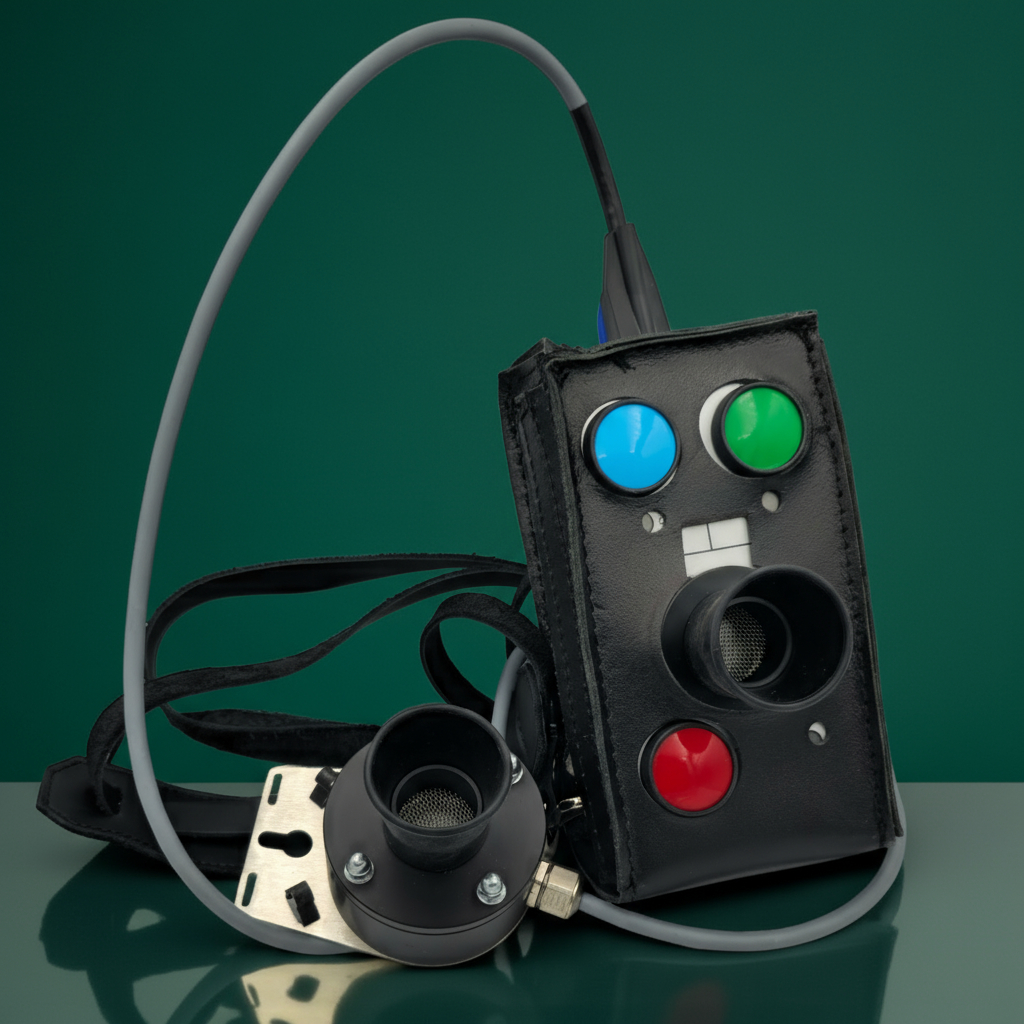

PRZENOŚNY TELEFON RATOWNICZY PTR-3
PTR-3 służy do szybkiego zorganizowania łączności przewodowej pomiędzy bazą ratowniczą a zastępem ratowników biorących udział w akcji ratowniczej.
Funkcje telefonu:
– sygnał wywołania z bazy przekazywany do aparatu ratownika,
– układ kontroli stanu linii telefonicznej (sygnalizacja zwarcia lub przerwy),
– wskaźnik naładowania akumulatora,
– układ ładowania zapewniający pełne i szybkie ładowanie akumulatora,
Telefon posiada:
– certyfikat badania typu WE Nr OBAC 06 ATEX 451X,
– cechę budowy przeciwwybuchowej I M1 Exia 1 Ma
– stopień ochrony IP65
Dane techniczne:
– długość linii do 2000 m
– zasilanie blok akumulatorów NiMH 10×1,2 V/730 mAH
– pobór prądu 35 mA-50 mA
– czas pracy minimum 16 godzin
– czas ładowania max. 4,5 godz.
– ładowanie zasilaczem 18-20 V/500 mA
– wymiary 80x160x55 mm
– waga 1,0 kg

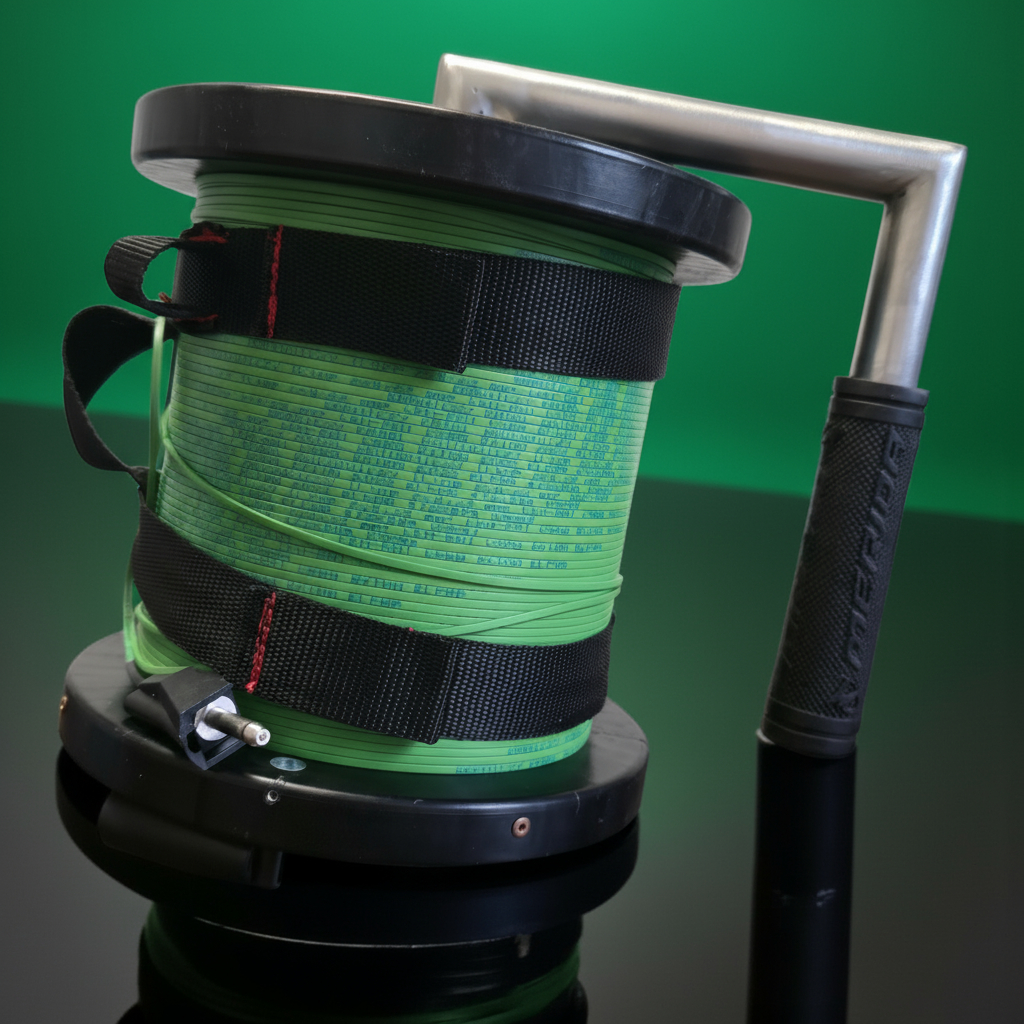

BĘBEN WIELOKROTNEGO UŻYCIA Z PRZEWODEM DO CIĄGŁEJ ŁĄCZNOŚCI RATOWNICZEJ TYPU BWU- 1/07
Bęben z przewodem przeznaczony jest do utrzymania ciągłej łączności pomiędzy aparatem bazowym a aparatem ratownika. Zamocowanie bębna BWU – 1/07 w stelażu z szelkami (noszak) umożliwia swobodne rozwijanie i zwijanie przewodu w czasie marszu zastępu ratowników.
BWU – 1/07 posiada:
– certyfikat badania typu WE Nr OBAC 07 ATEX 141X,
– cechę budowy przeciwwybuchowej Ex 1 M1
Dane techniczne:
– masa z przewodem 3,50 kg
– długość przewodu na bębnie 250 m
– masa stelażu z szelkami 1.0 kg
– przewód płaski 2×0,22 mm2 typu TLYnp

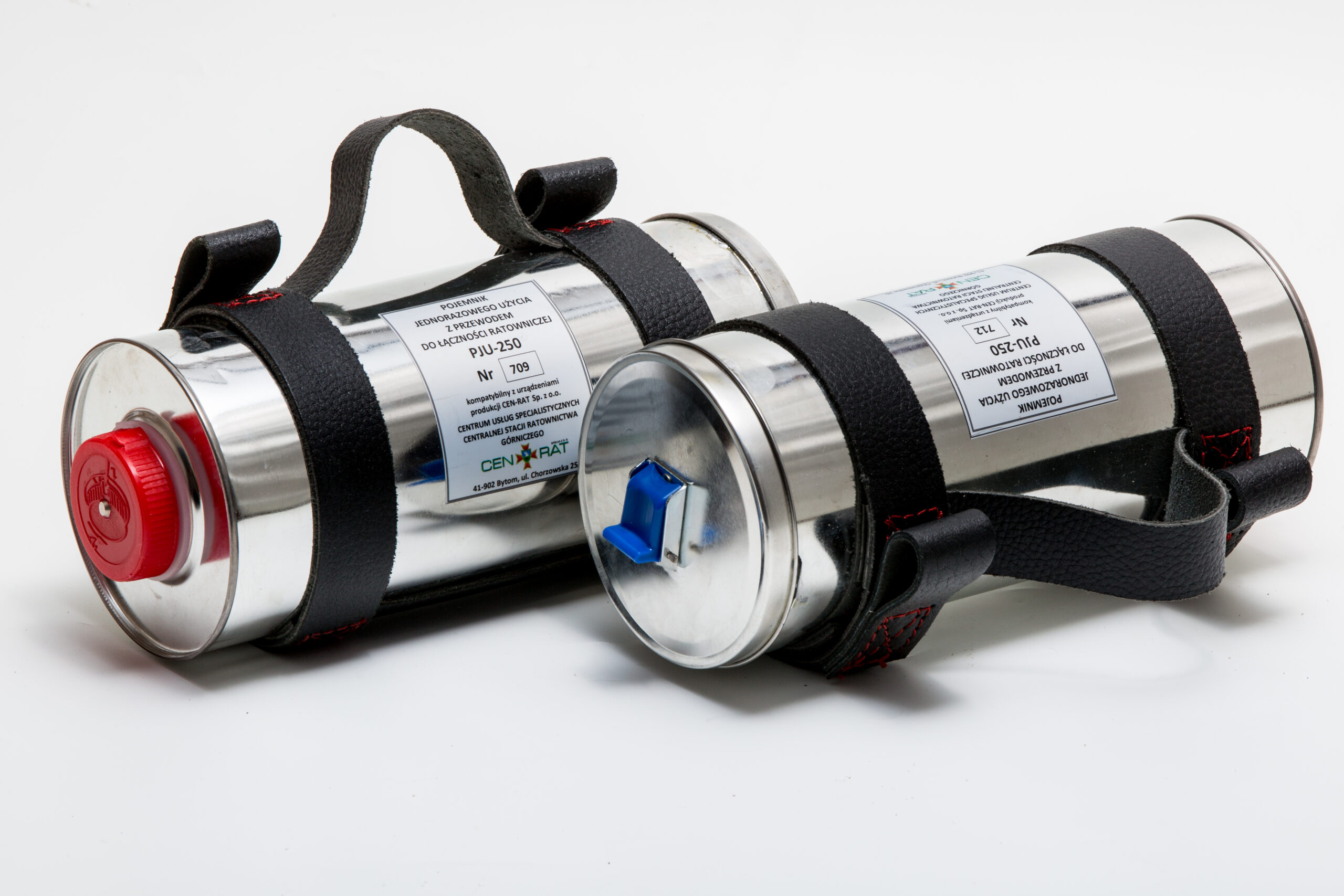

POJEMNIK JEDNOKROTNEGO UŻYCIA Z PRZEWODEM DO
ŁĄCZNOŚCI RATOWNICZEJ PJU-250
Pojemnik jednorazowego użycia PJU-250 przeznaczony jest do utrzymania ciągłej łączności pomiędzy aparatem bazowym a aparatem ratownika.
PJU-250 posiada opinię techniczną Ośrodka Badań, Atestacji i certyfikacji „OBAC” Sp. z o.o. Nr OBAC/355/TE/10
Dane techniczne:
– wymiary 100 mm x 240 mm
– masa pojemnika z przewodem 3,1 kg
– długość przewodu w pojemniku 250 m
– przewód płaski 2×0,22 mm2 typu TLYnp

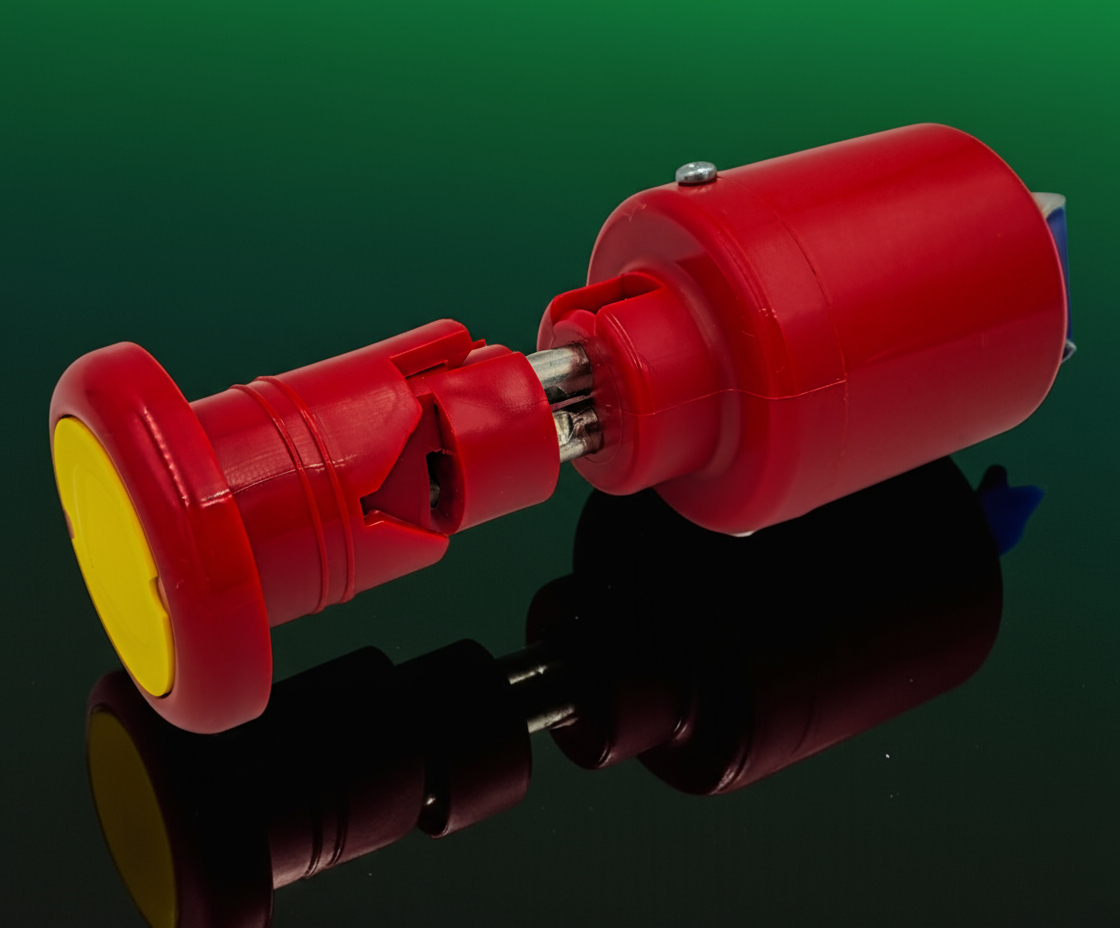

WPINAK DO RATOWNICZEJ LINII TELEFONICZNEJ TYPU WLT-10
WLT-10 przeznaczony jest do wpięcia się w dowolnym miejscu ratowniczej linii telefonicznej i umożliwia połączenie aparatu ratownika a aparatem bazowym w celu utrzymania ciągłej łączności pomiędzy bazą ratowniczą a zastępem ratowników w czasie prowadzenia akcji ratowniczej a w szczególności podczas wycofywania się zastępu do bazy bez konieczności zwijania linii. Wpinak WLT-10 posiada opinię techniczną Ośrodka Badań, Atestacji i certyfikacji „OBAC” Sp. z o.o. Nr OBAC/406/TE/10
WIELOSTANOWISKOWY ZASILACZ DO ŁADOWANIA TELEFONÓW
PTR-3 i PTR-4 TYPU WZ-5/10
Zasilacz przeznaczony jest do jednoczesnego ładowania pięciu (WZ-5) lub dziesięciu (WZ-10) telefonów PTR-3 lub PTR-4. Zasilacz przydatny szczególnie w przypadku posiadania przez użytkownika kilku telefonów.
Dane techniczne WZ-5:
– napięcie zasilania 230 V
– ilość jednocześnie ładowanych telefonów 5
– wymiary 180x110x60 mm
– waga 0,9 kg
URZĄDZENIE DO LASEROWEGO SKANOWANIA WYROBISK GÓRNICZYCH „LIS”
Urządzenie do laserowego skanowania wyrobisk górniczych „LIS” umożliwia nieinwazyjne uzyskanie trójwymiarowych obrazów i wizualizacji powierzchni obudowy
wyrobisk górniczych (szybów) z możliwością precyzyjnego określenia gabarytów, rozmiarów anomalii i uszkodzeń obudowy wraz z możliwością ich archiwizacji i porównywania z poprzednimi wynikami.
„LIS” wymiary urządzenia:
– średnica 560 mm,
– wysokość 1350 mm,
– waga ok. 160 kg.
Głowica skanująca posiada certyfikat NR TEST/01/B/2013 dopuszczający do eksploatacji w podziemnych wyrobiskach zakładów górniczych.
POZOSTAŁE USŁUGI
Centrum Usług Specjalistycznych Centralnej Stacji Ratownictwa Górniczego CEN-RAT Sp. z o.o. świadczy dodatkowo następujące usługi:
- naprawy i serwisowanie sprzętu lokacyjnego,
- pomiary kontrolne nadajników lokacyjnych,
- naprawy i serwisowanie sprzętu łączności ratowniczej UŁR-10, PTR-3, PTR-4, BWU-1/07
Główny specjalista serwisu sprzętu ratowniczego
Marek Smoliński
tel. kom. 600 465 213
e-mail: m.smolinski@cen-rat.bytom.pl
